تفاصيل المنتج
اسم العلامة التجارية: TIANJIN TOEC HUADIAN TECHNOLOGY CO., LTD
رقم الموديل: HD-12 كيلو فولت أمبير
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
نطاق جهد الإدخال: |
مرحلة واحدة 220 فولت ± 25% (اختياري) |
نطاق تردد الإدخال: |
50 هرتز/60 هرتز، التعرف التلقائي |
عامل طاقة الإدخال: |
≥0.98 (عند التحميل الكامل) |
إدخال التشويه التوافقي: |
≥5% (عند التحميل الكامل) |
القدرة المقدرة: |
12 كيلو فولت أمبير |
تردد الإخراج: |
ثابت 50 هرتز/60 هرتز، دقة التردد ±0.1% |
نطاق جهد الإدخال: |
مرحلة واحدة 220 فولت ± 25% (اختياري) |
نطاق تردد الإدخال: |
50 هرتز/60 هرتز، التعرف التلقائي |
عامل طاقة الإدخال: |
≥0.98 (عند التحميل الكامل) |
إدخال التشويه التوافقي: |
≥5% (عند التحميل الكامل) |
القدرة المقدرة: |
12 كيلو فولت أمبير |
تردد الإخراج: |
ثابت 50 هرتز/60 هرتز، دقة التردد ±0.1% |
نحن عادةً نُصدّر كميات كبيرة إلى البلدان الأجنبية نأمل أن نجد المزيد من الشركاء التجاريين

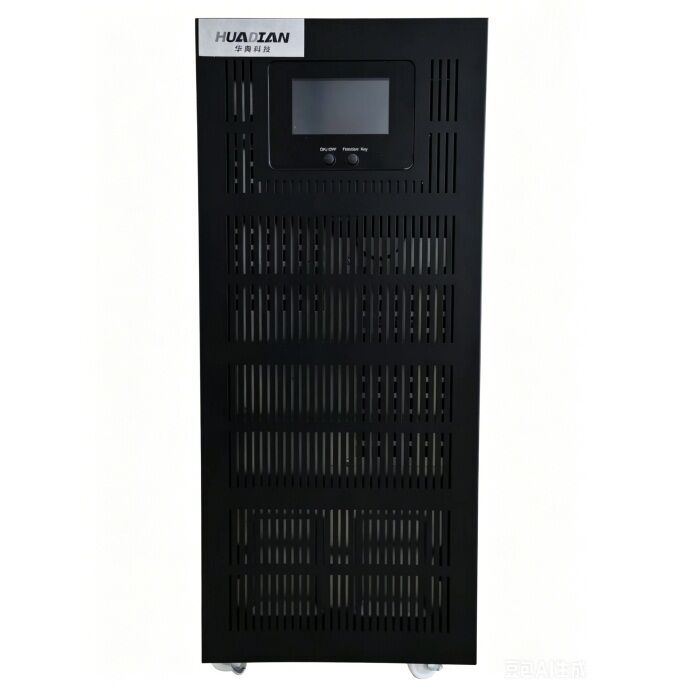

هذا المنتج هو مصدر طاقة غير متقطع على الإنترنت 12kVA (UPS) ، يتبنى طوبولوجيا الإنترنت النقية المزدوجة التحويل بقدرة مقياسية 12kVA وقدرة خروجيّة مقياسية 8000W.مصممة خصيصًا للحملات الهامة مثل غرف الكمبيوتر المتوسطة والكبيرة، ومعدات التحكم الصناعية، وأدوات الدقة، ومجموعات الخوادم، وأنظمة المراقبة، فإنه يوفر طاقة متغيرة مستقرة ونقية وغير متقطعة.
عندما تكون طاقة الشبكة طبيعية ، يقوم UPS بتصحيح وتصفية وتثبيت طاقة الشبكة المدخلة ، ثم يخرج طاقة التيار المتردد النقي من خلال التحول ، أثناء شحن بطارية البطارية المدمجة / الخارجية.عندما ظروف غير طبيعية مثل انقطاع الطاقة من الشبكة، إذا حدث ارتفاع أو انخفاض في الجهد أو وجود تداخلات هارمونية ، فإن UPS يتحول على الفور إلى وضع عكس طاقة البطارية مع وقت التبديل ≤0ms ،ضمان التشغيل المستمر للحمل وتجنب فقدان البيانات بشكل فعال، تلف المعدات، وقطع الإنتاج.
ويتوافق مع المعايير الوطنية ذات الصلة، ويتميز المنتج بكفاءة عالية وتوفير الطاقة، والتشغيل الذكي والصيانة، والحماية المتعددة،مما يجعلها مناسبة لسيناريوهات مختلفة ذات متطلبات عالية لموثوقية إمدادات الطاقة.
المعلمات التقنية الرئيسية (حسب النموذج 12kVA)
|
فئة المعلمات |
اسم المعيار |
المواصفات التقنية |
|
خصائص المدخلات |
نطاق الجهد المدخل |
220V ± 25 ٪ من الطاقة الأحادية المرحلة (اختياري) |
|
نطاق تردد الإدخال |
50 هرتز/60 هرتز، التعرف التلقائي |
|
|
عامل طاقة المدخل |
≥0.98 (في الحمل الكامل) |
|
|
تشويه الهرمونيات في المدخل |
≤ 5% (في حالة الحمل الكامل) |
|
|
خصائص الناتج |
السعة المسموح بها |
12kVA |
|
الطاقة المعدنية |
8000 واط (عامل الطاقة 0.8) |
|
|
الجهد الخارجي |
220V ± 1 ٪ أحادي المرحلة (اختياري) |
|
|
تردد الإخراج |
ثابت 50Hz/60Hz، دقة التردد ± 0.1% |
|
|
شكل الموجة الخارجة |
موجة الصينية النقية؛ THD≤3٪ (حمل خطي) ؛ THD≤5٪ (حمل غير خطي) |
|
|
وقت النقل |
التحويل المزدوج عبر الإنترنت، 0ms (الأساسية → البطارية، البطارية → الأساسية) |
|
|
أداء البطارية |
نوع البطارية |
بطارية حمض الرصاص المغلقة ذات الصمام المنظم (خالية من الصيانة) |
|
مواصفات البطارية |
12V/100Ah (التكوين القياسي) ؛ يمكن توسيعه باستخدام بطارية خارجية |
|
|
وضع الشحن |
شحن العائمة |
|
|
وقت النسخ الاحتياطي القياسي |
7 ~ 10 دقائق عند نصف الحمل (التكوين القياسي) ؛ يمكن توسيعه عن طريق بطارية خارجية |
|
|
وظائف الحماية |
حماية المدخلات |
الحماية من الإفراط في الجهد، والانخفاض في الجهد، والارتفاع في الجهد، والبرق (متوافق مع GB/T 7260.2) |
|
حماية الناتج |
زيادة في الجهد، انخفاض في الجهد، زيادة في الحمل، الدائرة القصيرة، حماية من الزيادة في التيار؛ 125٪ زيادة في الحمل مستدامة لمدة دقيقة واحدة؛ 150٪ زيادة في الحمل مستدامة لمدة ثانية واحدة |
|
|
حماية البطارية |
الشحن الزائد، الفراغ الزائد، الاستقطاب العكسي، الحماية من الحرارة الزائدة لتمديد عمر البطارية |
|
|
حماية الجهاز |
الحماية من ارتفاع درجة الحرارة ، خطأ المروحة ، خطأ المحول ؛ إيقاف التشغيل التلقائي لتجنب الضرر |
|
|
حماية EMC |
تتوافق مع معايير الاضطرابات الموجهة والاضطرابات المشعة ؛ مجهزة بالفراغ الكهربائي (ESD) والحصانة من الزيادة |
|
|
حماية العزل |
المقاومة العازلة ≥2MΩ ؛ تحمل اختبار الجهد المتوافق مع GB / T 7260.1 |
|
|
الخصائص البيئية والفيزيائية |
درجة حرارة العمل |
0°C ~ 40°C |
|
درجة حرارة التخزين |
-15°C ~ 50°C |
|
|
الرطوبة النسبية |
≤90% (لا توتر) |
|
|
معايير أخرى |
الكفاءة |
≥91% عند الحمل الكامل؛ ≥90% عند نصف الحمل |
|
واجهة الاتصال |
RS232 (اختياري) ؛ يدعم مراقبة الكمبيوتر والتشغيل والصيانة عن بعد والإيقاف التلقائي |
عندما يكون الجهد والتردد في الشبكة المدخلة ضمن النطاق المسمى، يعمل UPS تلقائيًا في وضع الشبكة. يتم تحويل طاقة الشبكة إلى طاقة متواصلة من خلال تصفية المدخل والمصلح.من ناحية، فإنه يوفر الطاقة إلى المحول لتحويل إلى الطاقة الصادرة التيار المتردد نقية إلى الحمل، ومن ناحية أخرى،انه يشحن ببراعة باك البطارية مع التيار الثابت والجهد الثابت لضمان البطارية في حالة الاستعداد شحنة بالكاملفي هذا الوضع، يمكن لبرنامج UPS تصفية بشكل فعال الزيادات والفوضى والهرمونيات وغيرها من التداخلات في الطاقة الرئيسية، وضمان الجهد الخارجي المستقر والتردد.
وضع البطارية (وضع إمدادات الطاقة الاحتياطية)
عندما يتم قطع الطاقة من الشبكة، فإن الجهد المدخل خارج النطاق المسمى (الجهد الزائد/الجهد المنخفض) أو تردد غير طبيعي،UPS يقطع على الفور مدخل الشبكة وتحول إلى وضع البطارية. تحرير بطارية حزمة الطاقة المشتركة، والتي يتم تحويلها إلى موجة الصينوسية القياسية الطاقة التيار المتردد من خلال المحول والإخراج إلى الحمل، وتحقيق إمدادات الطاقة دون انقطاع.يمكن تعديل وقت الاستعداد بمرونة وفقًا لسعة مجموعة البطارية المتكاملة لتلبية احتياجات إمدادات الطاقة طويلة الأجل في سيناريوهات مختلفة.
وضع التحايل (وضع الحماية في حالات الطوارئ)
عندما يكون UPS مفرط الحمل (أكثر من 150٪ من الحمل الاسمي) ، لديه أخطاء داخلية (مثل أخطاء المُعديل والمُحول) ، أو يتم التبديل يدويًا إلى التجاوز.المعدات تتحول تلقائيًا إلى وضع التحايل، بإخراج الطاقة من الشبكة مباشرة إلى الحمل من خلال الممر لضمان إمدادات الطاقة غير المتقطعة إلى الحمل ، مع حماية المكونات الداخلية لـ UPS من الأضرار.بعد القضاء على العيب، يمكن تلقائيًا أو يدويًا إعادة UPS إلى وضع التيار الكهربائي.
وضع التحايل على الصيانة (اختياري)
مجهزة بمفتاح التحكم بالصيانة اليدوي عندما يحتاج UPS إلى إيقافه للصيانة والتفتيشيمكن توفير الطاقة من الشبكة مباشرة إلى الحمولة من خلال محاولة التحكم في الصيانة، تحقيق الصيانة خارج نطاق الاتصال من UPS دون التأثير على التشغيل العادي للحمل وتحسين ملاءمة تشغيل المعدات والصيانة.
مع الأداء المستقر، والحماية الشاملة وأوضاع العمل المرنة، لدينا 12kVA UPS على الانترنت هو ضمان موثوق به لتزويد الطاقة المستقر للمعدات الهامة.اخترنا لتجنب المخاطر الناجمة عن تشوهات إمدادات الطاقة وحماية الإنتاج الخاص بك وسلامة التشغيل!
